Denominación de las tensiones. Criterio de signos

Se considerará positivo el vector tensión con sentido hacia el exterior del sólido. En la Figura 3.3 a) se muestran las componentes globales de la tensión respecto a seis planos paralelos a los coordenados de un sistema cartesiano de ejes. El vector tensión se descompone en la dirección normal al plano y en dos direcciones perpendiculares entre sí, contenidas en el plano como se muestra en la Figura 3.3 b).

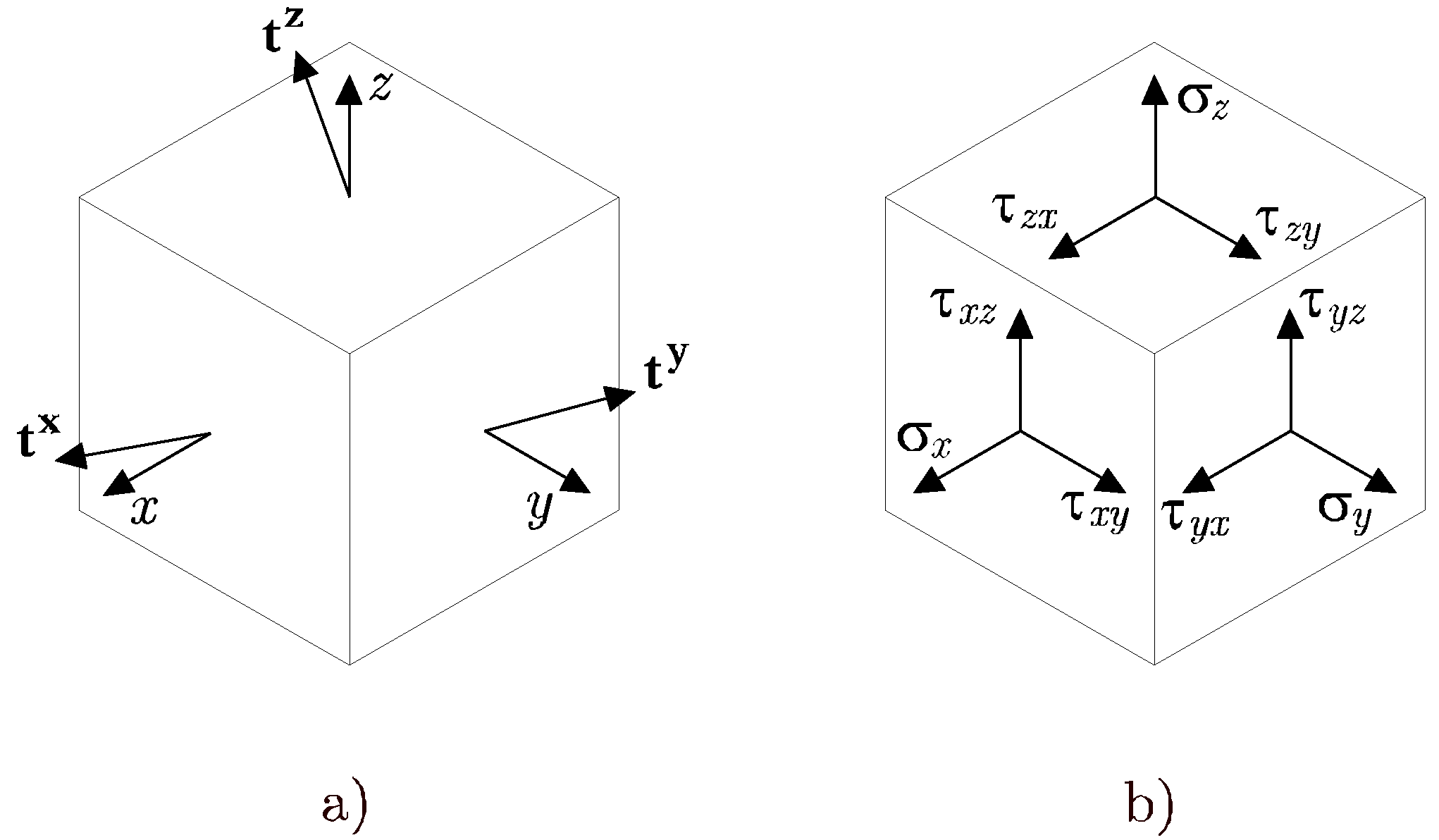

Figura 3.3: Vectores tensión: a) direcciones y sentidos positivos, y b) componentes globales de los vectores tensión

Se denotará a la componente normal al plano con y vendrá afectada del subíndice correspondiente al eje perpendicular al plano. Las componentes tangenciales se denotarán con y vendrán afectadas de dos subíndices. El primero corresponde al eje perpendicular al plano donde está contenida y el segundo al eje al que es paralela. Debido al criterio de tensiones positivas, los valores positivos de las componentes de la tensión en las caras del primer octante (vistas) corresponden a sentidos positivos de los ejes cartesianos y en las caras ocultas a sentidos negativos de dichos ejes.
